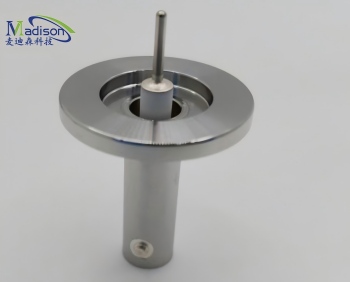

SHV50同軸型超高真空饋通-MT140-SHV50-K16，KF16法蘭上焊接1個SHV50同軸饋通。饋通的一端為SHV接口，另一端為單針引腳。接地屏蔽，具有50Ω阻抗，最高頻率可達100MHz，最高電壓為6000V DC，最大電流為5A。

應用場景

對信號完整性、電磁干擾抑制等有要求較高的高電壓信號傳輸應用場景。

【備注】

1.我司可提供的SHV饋通包含單端(SHV)、雙端(SHVD)、單端50Ω阻抗(SHV50)、雙端50Ω阻抗(SHVD50)、單端浮地屏蔽50Ω阻抗(SHVF50)、雙端浮地屏蔽50Ω阻抗(SHVDF50)，也可提供其他類型的同軸饋通，詳情請聯系我們。

2.可選配大氣端接頭和真空端接頭。

3.最小兼容CF16/KF16法蘭，法蘭可以根據需求定制，也可使用標準法蘭，根據需求在單個法蘭上布置多種混合饋通。

以上由北京麥迪森科技提供的SHV50同軸型超高真空饋通的介紹，如有其定制需求請聯系15301310116（微信同號）。
