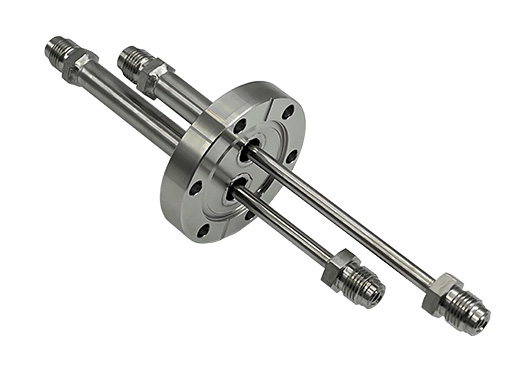

低溫流體饋通-VCR

采用VCR接頭的低溫流體饋通，常用管徑1/4"，法蘭管道及VCR接頭材質均為316不銹鋼，溫度范圍-200~450℃，極限真空<1E-10mbar。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

采用VCR接頭的低溫流體饋通，可通過低溫氣體、液氮等低溫流體介質。常用管徑1/4"，法蘭管道及VCR接頭材質均為316不銹鋼，溫度范圍-200~450℃，極限真空<1E-10mbar。不同的安裝法蘭和管道數量供選擇，可咨詢定制法蘭尺寸、管道直徑、管道長度等參數，也可選擇單管道的標準安裝基座饋通。可提供饋通真空端相關配件。

產品特征

可提供真空側的配件。

多種安裝法蘭可選。

常用管徑是1/4"。

接受客戶定制。

產品參數

低溫流體饋通規格參數
法蘭和管材質	316不銹鋼
VCR接頭材質	316不銹鋼
極限真空	<1×10^-10 mbar
可通過介質	如：液氮等低溫液體
溫度范圍	-200℃~450℃
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

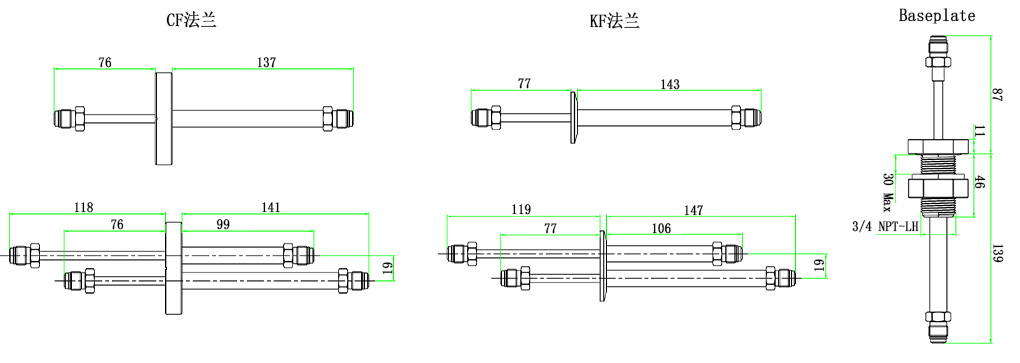

低溫流體饋通-VCR尺寸

低溫流體饋通-VCR+CF法蘭選型表
通道數量	法蘭類型	接頭類型	管徑	組合型K型熱偶型號
1	CF16	VCR	1/4"	MT158-LN-1V0250-C16
1	CF40	VCR	1/4"	MT158-LN-1V0250-C40
2	CF40	VCR	1/4"	MT158-LN-2V0250-C40

低溫流體饋通-VCR+KF法蘭選型表
通道數量	法蘭類型	接頭類型	管徑	組合型K型熱偶型號
1	K16	VCR	1/4"	MT158-LN-1V0250-K16
1	K25	VCR	1/4"	MT158-LN-1V0250-K25
1	K40	VCR	1/4"	MT158-LN-1V0250-K40
2	K40	VCR	1/4"	MT158-LN-2V0250-K40
1	K50	VCR	1/4"	MT158-LN-1V0250-K50
2	K50	VCR	1/4"	MT158-LN-2V0250-K50

低溫流體饋通-VCR+BP法蘭選型表
通道數量	法蘭類型	接頭類型	管徑	組合型K型熱偶型號
1	BP	VCR	1/4"	MT158-LN-1V0250-BP
備注：可根據顧客需求修改管徑、管長、法蘭大小等參數。
