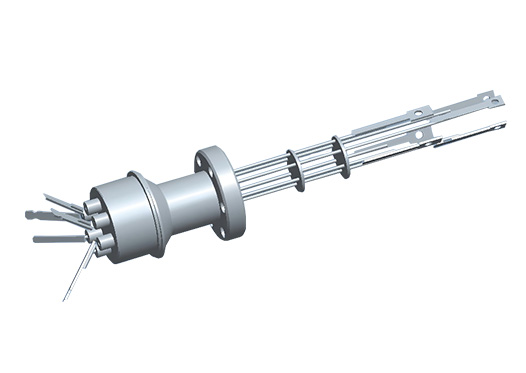

K型/C型熱電偶饋通-3對

K型/C型熱電偶饋通，電極材質取決于相應的熱電偶對材料（K型/C型），溫度范圍-100~450℃，極限真空可達1E-10mbar。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

K型/C型熱電偶饋通設計可匹配OMEGA微型連接器，適用電壓為mV量級，適用電流為mA量級，熱電偶饋通的絕緣體材質為氧化陶瓷，電極材質取決于相應的熱電偶對材料（K型/C型），溫度范圍-100~450℃，極限真空可達1E-10mbar。3對熱電偶饋通推薦使用法蘭為CF16/CF40，可咨詢定制其他法蘭及饋通數量組合，或其他類型的熱電偶。也可選擇3對熱電偶的焊接版K型/C型饋通。K型/C型熱電偶饋提供配套的大氣端連接器，可選真空端相關配件。

產品特征

K/C型熱電偶設計兼容OMEGA微型接頭。

K/C型為標準，其他類型請咨詢客服。

熱電偶饋通的引腳由相應的熱電偶對材料制成。

提供單針/1/2/3/4/5熱電偶對。

提供大氣端接頭。

真空側相關配件可選配。

產品參數

熱電偶饋通規格參數
電壓	mV量級
電流	mA量級
絕緣體材質	氧化陶瓷
電極材質	K型/C型
溫度范圍	-100℃~450℃
極限真空	1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

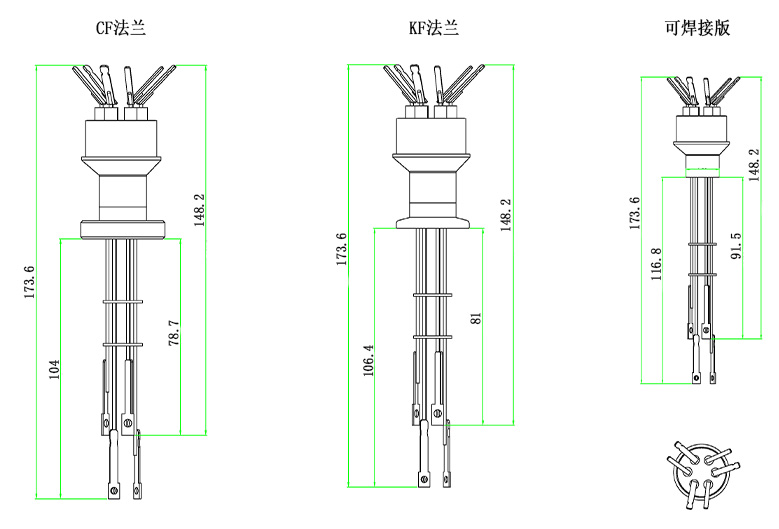

K型/C型熱電偶饋通尺寸

K/C型熱電偶饋通+CF法蘭選型表
法蘭	熱電偶對數量	K型熱電偶型號	C型熱電偶型號
CF16	3	MT155-TCK-3-C16	MT155-TCC-3-C16
CF40	3	MT155-TCK-3-C40	MT155-TCC-3-C40

K/C型熱電偶饋通+KF法蘭選型表
法蘭	熱電偶對數量	K型熱電偶型號	C型熱電偶型號
KF16	3	MT155-TCK-3-K16	MT155-TCC-3-K16
KF40	3	MT155-TCK-3-K40	MT155-TCC-3-K40
備注：其他法蘭及饋通組合請咨詢客服
