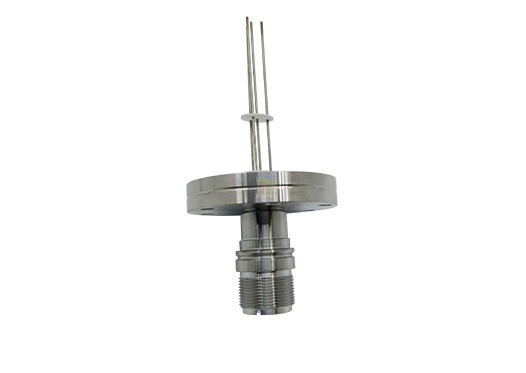

MS-HV12K高壓真空饋通

MS-HV12KV高壓饋通電極直徑1.3mm，可選2/4/7針，最高電壓為12KV，最大電流為7.5A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

MS-HV12KV高壓饋通適用于儀器應用場景中所需要的高密度高壓信號輸入，可兼容超高真空。電極直徑1.3mm，可選2/4/7針，引腳標準MIL-C-5015，饋通材質為不銹鋼和陶瓷，電極材質為鉬。最高電壓為12KV，最大電流為7.5A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。該饋通包含大氣端連接器，可選配真空端連接器/插針及真空線纜。可根據需求定制法蘭和饋通數量。

產品特征

儀器應用中需求的高密度高壓輸入。

超高真空兼容材質。

多種針數可選：2/4/7針。

包含大氣端連接器，可選配真空端連接器。

可根據需求定制法蘭和饋通數量。

產品參數

MS-HV12KV高壓饋通規格參數
引腳標準	MIL-C-5015
材質	不銹鋼、陶瓷
導體材質	鉬(Mo)
導體直徑?	1.3 mm
最高電壓	12KV DC
最大電流	每針7.5 A
溫度范圍	-200℃~450℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

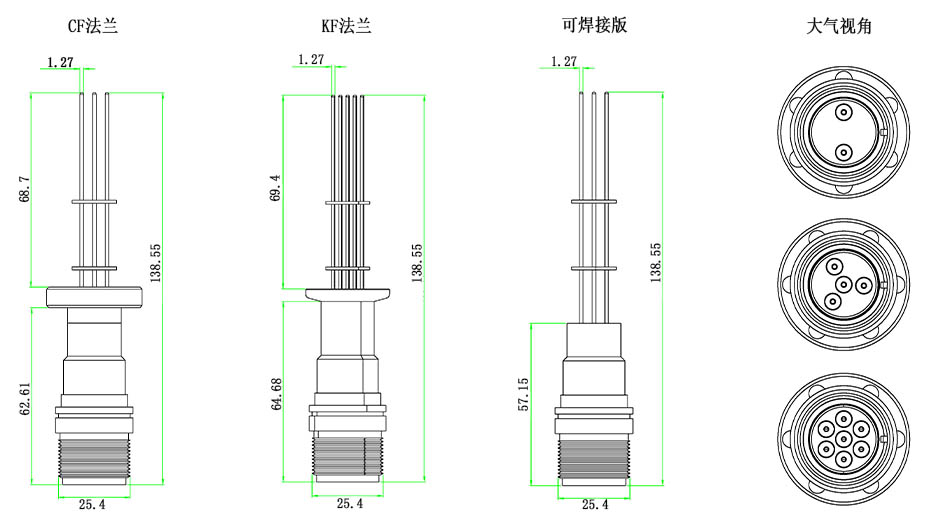

MS-HV12K高壓真空饋通尺寸

MS-HV12K高壓饋通+CF法蘭選型表
針數	法蘭	型號
2	CF16	MT152-MS13HV12K-2-C16
4	CF16	MT152-MS13HV12K-4-C16
7	CF16	MT152-MS13HV12K-7-C16
2	CF40	MT152-MS13HV12K-2-C40
4	CF40	MT152-MS13HV12K-4-C40
7	CF40	MT152-MS13HV12K-7-C40

MS-HV12K高壓饋通+KF法蘭選型表
針數	法蘭	型號
2	KF16	MT152-MS13HV12K-2-K16
4	KF16	MT152-MS13HV12K-4-K16
7	KF16	MT152-MS13HV12K-7-K16
2	KF40	MT152-MS13HV12K-2-K40
4	KF40	MT152-MS13HV12K-4-K40
7	KF40	MT152-MS13HV12K-7-K40
備注：其他法蘭及饋通組合請咨詢客服

MS-HV12K高壓饋通+可焊接版選型表
針數	型號
2	MT152-MS13HV12K-2-WV
4	MT152-MS13HV12K-4-WV
7	MT152-MS13HV12K-7-WV

MS-HV12K饋通相關配件
大氣端連接器	MT152-CON-MS12K-2/4/7-AIR系列
真空端連接器插針	MT160-CRFC-1.3 MT160-PCRC-1.3
真空端連接器+插針	MT153-CON12K-2/4/7
真空線纜	MT165-KAPM系列
