MS功率型真空饋通-導體直徑1.4mm

MS型功率饋通電極直徑為1.4mm，可選4/6/10/20/35針，最高電壓為700VDC，最大電流為10A/針，4針/6針/10針/20針/35針饋通的總載流分別為28A/36A/50A/75A/100A。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

MS型功率饋通適用于儀器應用場景中所需求的高密度信號輸入，可兼容超高真空。電極直徑為1.4mm的MS饋通可選4/6/10/20/35針，引腳標準MIL-C-5015，饋通材質為不銹鋼和陶瓷，電極材質為鋁。最高電壓為700VDC，最大電流為10A/針，4針/6針/10針/20針/35針饋通的總載流分別為28A/36A/50A/75A/100A，溫度范圍-200~450℃，極限真空<1E-10mbar。可根據需求定制法蘭和饋通數量，或選擇可焊接版饋通。該饋通包含大氣端連接器，可選配真空端連接器及真空線纜。

產品特征

儀器應用中需求的高密度信號輸入。

超高真空兼容材質。

多種針數可選：4/6/10/20/35。

包含大氣端連接器，可選配真空端連接器。

可根據需求定制法蘭和饋通數量。

產品參數

MS-SCOKETS-1.4mm真空饋通規格參數
引腳標準	MIL-C-5015
材質	不銹鋼、陶瓷
導體材質	鋁(Al)
導體直徑?	1.4 mm
最高電壓	700V DC
最大電流	10A max per pin
所有針載流
4 pins	28A
6 pins	36A
10 pins	50A
20 pins	75A
35 pins	100A
溫度范圍	-200℃~450℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

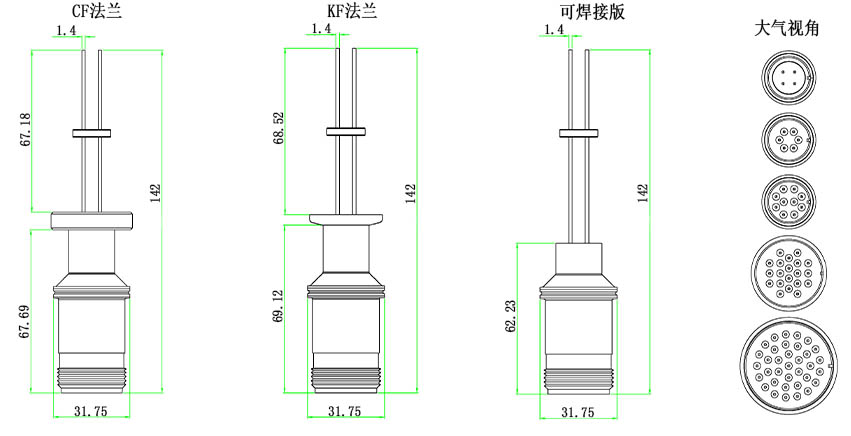

MS功率型真空饋通尺寸

MS-SCOKETS-1.4mm真空饋通+CF法蘭選型表
針數	法蘭	型號
4	CF16	MT152-MS14AL700-4-C16
4	CF40	MT152-MS14AL700-4-C40
6	CF16	MT152-MS14AL700-6-C16
6	CF40	MT152-MS14AL700-6-C40
10	CF16	MT152-MS14AL700-10-C16
10	CF40	MT152-MS14AL700-10-C40
20	CF40	MT152-MS14AL700-20-C40
35	CF40	MT152-MS14AL700-35-C40

MS-SCOKETS-1.4mm真空饋通+KF法蘭選型表
針數	法蘭	型號
4	KF16	MT152-MS14AL700-4-K16
4	KF40	MT152-MS14AL700-4-K40
6	KF16	MT152-MS14AL700-6-K16
6	KF40	MT152-MS14AL700-6-K40
10	KF16	MT152-MS14AL700-10-K16
10	KF40	MT152-MS14AL700-10-K40
20	KF40	MT152-MS14AL700-20-K40
35	KF40	MT152-MS14AL700-35-K40
備注：其他法蘭及饋通組合請咨詢客服

MS-SCOKETS-1.4mm真空饋通+焊接版選型表
針數	型號
4	MT152-MS14AL700-4-WV
6	MT152-MS14AL700-6-WV
10	MT152-MS14AL700-10-WV
20	MT152-MS14AL700-20-WV
35	MT152-MS14AL700-35-WV

MS-SCOKETS-1.4mm饋通相關配件
大氣端連接器	MT152-CON-MS14-4/6/10/20/35-AIR系列
真空端連接器	MT160-PCRC-1.4
真空端連接器	MT160-CRFC-1.3
真空線纜	MT165-KAPM系列
