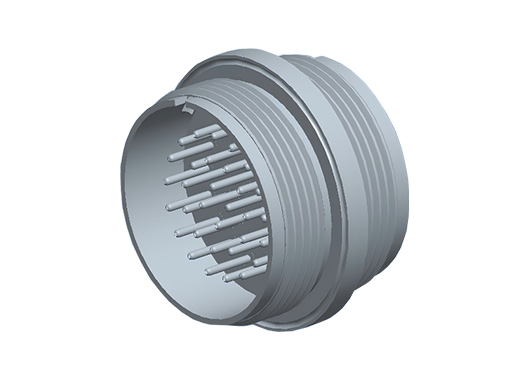

CTS-K型熱電偶饋通-16對

CTS系列K型熱電偶饋通，可選K型熱電偶對數量為3/5/9/16/20，電極直徑為1.0mm，電壓mV量級，電流mA量級，溫度范圍-200~250℃，極限真空<1E-10mbar。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

CTS系列K型熱電偶饋通采用基于MIL-C-26482軍用標準設計的圓形電氣連接器和K型熱偶材料電極，可提供穩定的信號傳輸，可選K型熱電偶對數量為3/5/9/16/20。饋通密封材料為玻璃陶瓷，K型熱電偶電極直徑為1.0mm，電壓mV量級，電流mA量級，溫度范圍-200~250℃，極限真空<1E-10mbar。熱電偶對數量為16的饋通，推薦使用CF40法蘭，可選單端或雙端接口，可根據需求定制法蘭及饋通組合。可選配饋通兩端的K型熱電偶連接器、插針及線纜。

產品特征

CTS類型饋通是基于MIL-C-26482軍用標準設計的電氣連接器,可提供穩定的信號傳輸。

CTS系列K型熱電偶，采用K型熱電偶材料做饋通的pin針。

3/5/9/16/20對K型熱電偶可選。

可選配兩端K型熱偶連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

熱電偶饋通規格參數
引腳標準	MIL-C-26482
引腳直徑 ?	1.0 mm
引腳材料	K型熱偶材質
密封材料	玻璃陶瓷
電壓	mV量級
電流	mA量級
溫度范圍	-200℃~250℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

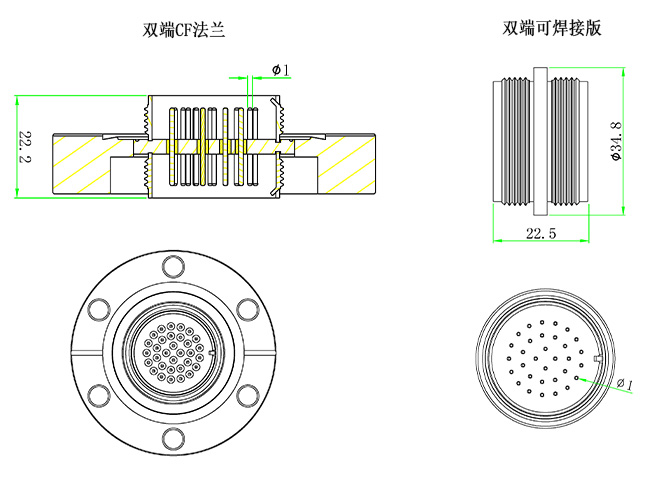

CTS-K型熱電偶饋通尺寸

K型熱電偶+CF/KF法蘭選型表
熱電偶對數量	法蘭	兩端類型	組合型K型熱電偶型號
16	CF40	雙端	MT120-32CTS-DS-C40-GTCK16
	KF40	雙端	MT120-32CTS-DS-K40-GTCK16
	CF40	單端	MT120-32CTS-SP-C40-GTCK16
	KF40	單端	MT120-32CTS-SP-K40-GTCK16
備注：其他法蘭及饋通的組合請咨詢客服

K型熱電偶+焊接版選型表
熱電偶對數量	兩端類型	組合型K型熱電偶型號
16	雙端	MT120-32CTS-DS-WV-GTCK16
16	單端	MT120-32CTS-SP-WV-GTCK16

K型熱偶饋通相關配件
品名		型號
真空端連接器	雙端（連接器+插針+外殼）	MT121-DSCON-32CTS-TCK16-VAC
真空端連接器	單端（連接器+插針）或者僅用插針	MT121-SPCON-32CTS-TCK16-VAC
插針（母針）	正極(+)為鉻鎳合金(Chromel)	MT105-TCKPF-CR
插針（母針）	負極(-)為鎳鋁合金(Alumel)	MT105-TCKPF-AL
大氣端連接器	含正負極插針	MT121-32CTS-TCK16-AIR
