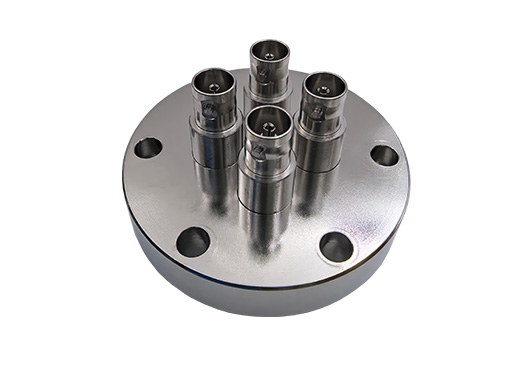

MHV同軸饋通采用嵌入式引腳，將額定電壓提高至5KV，接地屏蔽方式，單端饋通導體直徑為2.4mm，雙端饋通采用MHV接口。最大電流3A。
產品詳情
作為BNC同軸饋通的變體，MHV同軸饋通采用嵌入式引腳，將額定電壓提高至5KV，采用接地屏蔽方式，阻抗匹配不固定，可選MHV單端饋通或MHVD雙端饋通。單端饋通導體直徑為2.4mm，雙端饋通采用MHV接口。最大電流3A，溫度范圍-200~450℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容MHV單端饋通的數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選饋通兩端的連接器及線纜。
產品特征
MHV饋通是BNC饋通的變體，采用嵌入式引腳，額定電壓提高至5KV。
CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。
接地屏蔽。
單端/雙端MHV饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
MHV/MHVD同軸饋通規格參數 | |
屏蔽類型 | 接地屏蔽 |
阻抗匹配 | 不固定 |
導體直徑? | 單端：2.4 mm導針 |
最高電壓 | 5000V DC |
最大電流 | 3A |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

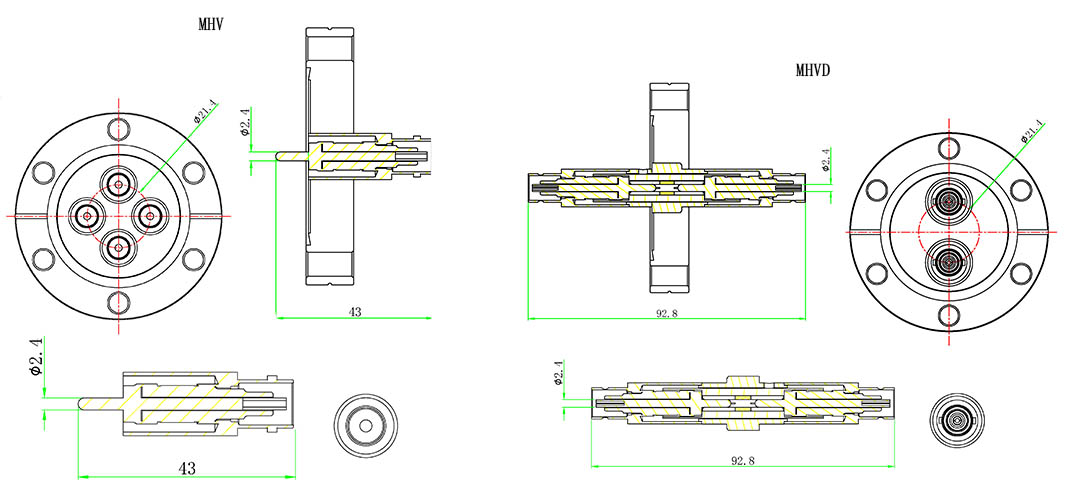

產品尺寸
MHV/MHVD同軸饋通+CF法蘭選型表 | |||
法蘭 | 饋通數量 | 單端MHV型號 | 雙端MHVD型號 |
CF16 | 1 | MT140-MHV-C16 | MT140-MHVD-C16 |
CF40 | 1 | MT140-MHV-C40 | MT140-MHVD-C40 |
CF40 | 2 | MT140-MHV-C40-2 | MT140-MHVD-C40-2 |
CF40 | 3 | MT140-MHV-C40-3 | / |
CF40 | 4 | MT140-MHV-C40-4 | / |
MHV/MHVD同軸饋通+KF法蘭選型表 | |||
法蘭 | 饋通數量 | 單端MHV型號 | 雙端MHVD型號 |
KF16 | 1 | MT140-MHV-K16 | MT140-MHVD-K16 |
KF40 | 1 | MT140-MHV-K40 | MT140-MHVD-K40 |
KF40 | 2 | MT140-MHV-K40-2 | MT140-MHVD-K40-2 |
KF40 | 3 | MT140-MHV-K40-3 | / |
KF40 | 4 | MT140-MHV-K40-4 | / |
備注：其他法蘭及饋通組合請咨詢客服 | |||
MHV/MHVD同軸饋通+焊接版選型表 | ||
饋通數量 | 單端MHV型號 | 雙端MHVD型號 |
1 | MT140-MHV-WV | MT140-MHVD-WV |
| MHV/MHVD同軸饋通相關配件 | ||
| MHV同軸饋通相關配件 | MHVD同軸饋通相關配件 | |
| 真空端連接器 | MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SMHV-VAC | MT145-CON-MHV-VAC |
| 真空線纜 | MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列 | |
| 真空端連接器+線纜 | MT145-SMHV-FX-PTFE50-500-VAC等 | MT145-MHV-MX-PTFE50-500-VAC等 |
| 大氣端連接器 | MT145-CON-MHV-AIR | |
| 大氣端連接器+線纜 | MT145-MHV-MX-500-AIR等 | |
