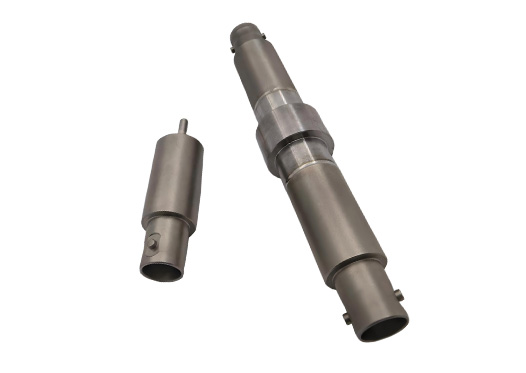

BNC同軸饋通
標準BNC同軸饋通，可選單端BNC饋通或雙端BNCD饋通。用接地屏蔽方式，導體直徑為2.4mm，電壓為500VDC，電流為3A。
產品詳情
標準BNC饋通作為一種通用型同軸饋通，適用于不需要阻抗和高壓的應用場景，可選單端BNC饋通或雙端BNCD饋通。CF16法蘭可兼容饋通數量為1，CF40法蘭最多可兼容的饋通數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。BNC饋通采用接地屏蔽方式，阻抗匹配不固定，單端BNC饋通導體直徑為2.4mm，雙端BNCD饋通使用BNC接頭。適用最高電壓為500VDC，最大電流為3A，溫度范圍-200~450℃，極限真空<1E-10mbar。相關配件可選饋通兩端的連接器及線纜。
產品特征
標準BNC饋通是一種通用的同軸經濟解決方案，適用于不需要阻抗和高壓的應用場景。
CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。
單端/雙端BNC饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
BNC同軸饋通規格參數 | |
屏蔽類型 | 接地屏蔽 |
阻抗匹配 | 不固定 |
導體直徑? | 單端：2.4 mm |
最高電壓 | 500V DC |
最大電流 | 3A |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

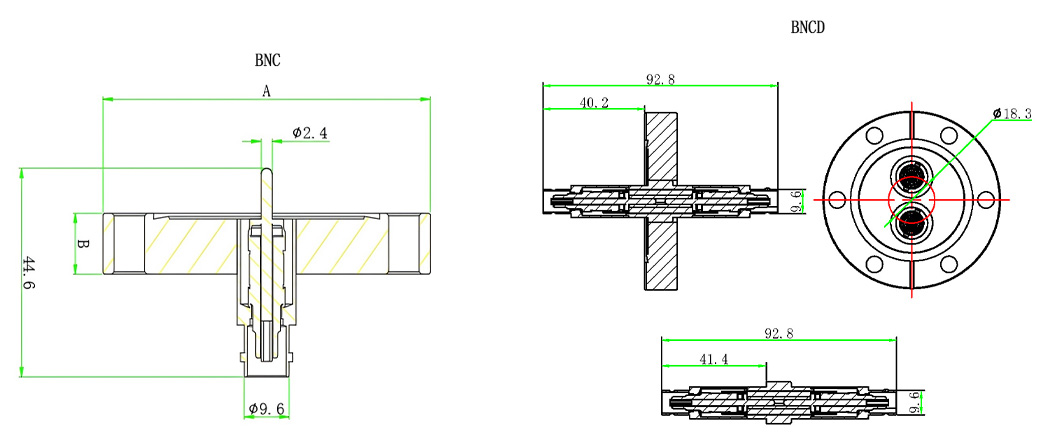

產品尺寸
BNC/BNCD+CF法蘭選型表 | |||
法蘭 | 饋通數量 | 單端BNC饋通型號 | 雙端BNCD饋通型號 |
CF16 | 1 | MT140-BNC-C16 | MT140-BNCD-C16 |
CF40 | 1 | MT140-BNC-C40 | MT140-BNCD-C40 |
CF40 | 2 | MT140-BNC-C40-2 | MT140-BNCD-C40-2 |
CF40 | 3 | MT140-BNC-C40-3 | / |
CF40 | 4 | MT140-BNC-C40-4 | / |
| BNC/BNCD+KF法蘭選型表 | |||
法蘭 | 饋通數量 | 單端BNC饋通型號 | 雙端BNCD饋通型號 |
KF16 | 1 | MT140-BNC-K16 | MT140-BNCD-K16 |
KF40 | 1 | MT140-BNC-K40 | MT140-BNCD-K40 |
KF40 | 2 | MT140-BNC-K40-2 | MT140-BNCD-K40-2 |
KF40 | 3 | MT140-BNC-K40-3 | / |
KF40 | 4 | MT140-BNC-K40-4 | / |
| 備注：其他法蘭及饋通組合請咨詢客服 | |||
| BNC/BNCD+焊接版選型表 | ||
| 饋通數量 | 單端BNC饋通型號 | 雙端BNCD饋通型號 |
| 1 | MT140-BNC-WV | MT140-BNCD-WV |
BNC/BNCD相關配件 | ||
| 類型 | BNC同軸饋通相關配件 | BNCD同軸饋通相關配件 |
| 真空端連接器 | MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SBNC-VAC | MT145-CON-BNC-VAC |
| 真空線纜 | MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列 | |
| 真空端連接器+線纜 | MT145-SBNC-FX-PTFE50-500-VAC | MT145-BNC-MX-PTFE50-500-VAC等 |
| 大氣連接器 | MT145-CON-BNC-AIR | |
| 大氣端連接器+線纜 | MT145-BNC-MX-500-AIR等 | |
