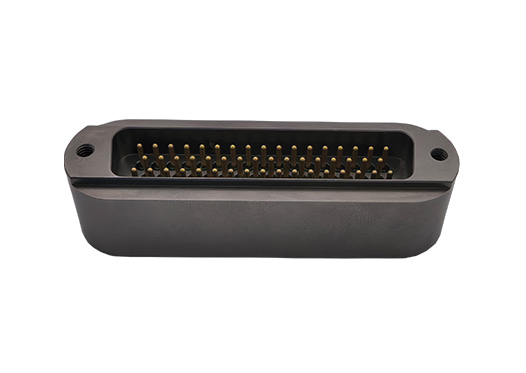

Sub-D真空饋通50針Feedthrough

配備50個引腳，最高電壓500VDC，最大電流每針5A，可焊接于CF63、CF100、ISO-K100等法蘭，支持定制法蘭。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

Sub-D真空饋通50針Feedthrough適用于超高真空環境中的電信號傳輸，符合電子行業標準Sub-D尺寸。配備50個引腳，引腳材料鍍金NiFe，密封材料玻璃陶瓷，最高電壓500VDC，最大電流每針5A，工作溫度范圍-200℃~250℃，極限真空<1E-10mbar。可焊接于CF63、CF100、ISO-K100等法蘭，支持定制法蘭，提供可焊接版，可選配饋通兩端的連接器及線纜。

產品特征

超高真空。

電子行業標準Sub-D尺寸。

CF63法蘭上可焊接1個，CF100法蘭上最多可焊接3個。

可在大型法蘭上焊接多個饋通。

可提供兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

Sub-D真空饋通50針Feedthrough規格參數
引腳標準	DIN 41652，MIL-C-24308
引腳直徑 ?	1.0 mm
引腳材料	鍍金NiFe
密封材料	玻璃陶瓷
最高電壓	500V DC
額定電流	每針3A
最大電流	每針5A
溫度范圍	-200℃~250℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

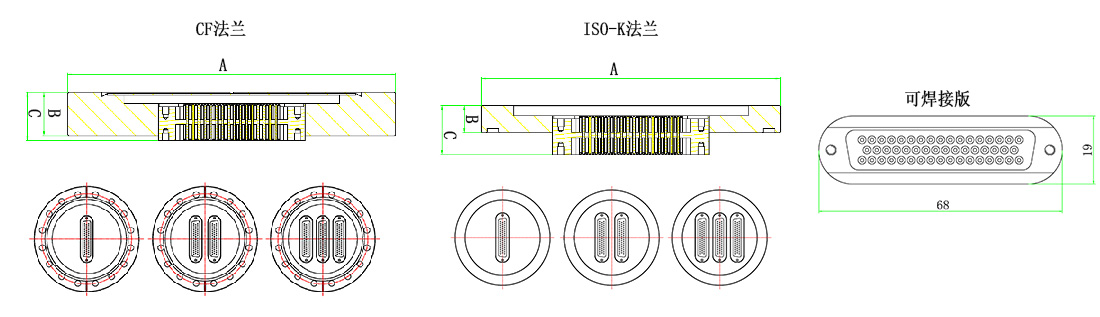

產品尺寸

Sub-D真空饋通50針Feedthrough極限數量
法蘭	CF63	CF100	ISO-K100
數量	1	3	3

Sub-D真空饋通50針Feedthrough+CF法蘭選型表
法蘭	饋通數量	A (mm)	B (mm)	C (mm)	型號
CF63	1	114	17.5	21.4	MT101-DB50-C63
CF100	1	152	20	22.2	MT101-DB50-C100
CF100	3	152	20	22.2	MT101-DB50-C100-3

Sub-D真空饋通50針Feedthrough+ISO-K法蘭選型表
法蘭	饋通數量	A (mm)	B (mm)	C (mm)	型號
ISO-K100	1	165	12	21.5	MT101-DB50-ISOK100
ISO-K100	3	165	12	21.5	MT101-DB50-ISOK100-3
備注：其他法蘭及饋通組合請咨詢客服

Sub-D真空饋通50針Feedthrough+焊接版選型表
饋通數量	型號
1	MT100-DB50-WV

Sub-D真空饋通50針Feedthrough相關配件
類型		描述	型號
真空端	①單獨PEEK接頭型號	DB50 PEEK 接頭	MT102-DB50FS-PK
	②插針型號	每包25個	MT104-DBPF-25
	③屏蔽殼型號	DB50屏蔽殼	MT103-DB50HS
	套裝型號【含足夠數量插針】	①+②	MT-DB50FS-PK-SET
	套裝型號【含足夠數量插針】	①+②+③	MT-DB50FS-PK-PACK
真空線纜	KAPM系列	多股單芯非屏蔽線	301-KAPM-035 301-KAPM-060
大氣端	套裝型號	包括接頭、母針、外殼	MT102-DB50FS-AIR
